ما هو نظام تركيب الألواح الشمسية على أسطح الحاويات؟

ما هو نظام تركيب الألواح الشمسية على أسطح الحاويات؟

حاويةحامل شمسيهو نظام رفوف متخصص مصمم لتركيب وحدات الطاقة الشمسية الكهروضوئية على السقف الفولاذي المموج لحاويات الشحن ISO (20 قدمًا / 40 قدمًا). ويستخدم عادةً قضبانًا من الألومنيوم بالإضافة إلى مشابك أو دعامات من الفولاذ المقاوم للصدأ تُثبّت على القضبان الجانبية العلوية للحاوية / الزوايا المصبوبة، مما يتجنب أو يقلل من اختراق السقف.

المواد الشائعة:

قضبان وأرجل إمالة من الألومنيوم المؤكسد 6005-T5 (خفيفة الوزن، مقاومة للتآكل)

مثبتات ومشابك من الفولاذ المقاوم للصدأ SUS304 / SUS316

فولاذ مجلفن بالغمس الساخن (HDG) لإطارات الإمالة شديدة التحمل

وسادات مطاطية من مادة EPDM لمنع التآكل الجلفاني بين الحاوية الفولاذية والدعامة المصنوعة من الألومنيوم

 تكوينات التركيب الشائعة

1. حامل مسطح / منخفض الميل (0°–10°)

تم وضع الألواح بشكل شبه مسطح على السطح باستخدام مشابك التموج أو أقدام على شكل حرف L على قمة السطح.

 مقاومة منخفضة للرياح، مناسبة للمناطق المعرضة للأعاصير والزوابع؛ تحافظ على إمكانية تكديس الحاويات

 انخفاض في المحصول السنوي بنسبة تتراوح بين 10 و20% مقارنةً بالميل الأمثل؛ ويمكن أن تعمل الألواح بدرجة حرارة أعلى.

عادةً ما يتم تثبيتها على قمم تموجات السقف - لا يوجد اختراق عند استخدام مشابك من نوع SSMR

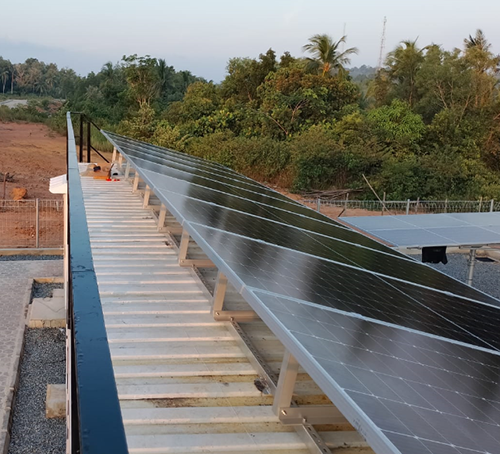

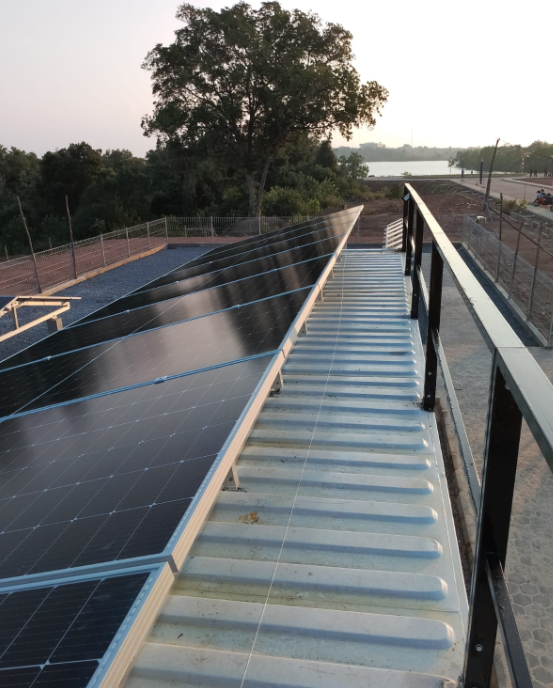

2. حامل الإطار القابل للإمالة (10°–35°)

ترفع الأرجل المثلثة أو ذات الإطار على شكل حرف A الحافة الشرقية/الغربية أو الجنوبية/الشمالية للمجموعة، وتثبت بمسامير في السكة الجانبية العلوية أو في زوايا القوالب.

إنتاج طاقة أعلى (على سبيل المثال 14-16 كيلوواط ساعة/يوم مقابل 11-13 كيلوواط ساعة/يوم لنفس 3.2 كيلوواط في حاوية 20 قدمًا)

 يعمل كشراع → يجب أن يكون مصممًا هندسيًا لرفع الرياح المحلية (ASCE 7/ EN 1991-1-4/ AS/NZS 1170.2)

تسمح بعض التصاميم بالطي بشكل مسطح قبل العواصف عبر أرجل مفصلية مثبتة بدبابيس

3. إطار الصب العلوي / إطار الصب الزاوي (إطار الجمالون / الإطار الفضائي)

يمتد إطار صلب فوق الحاوية، مثبت بمسامير في زوايا القوالب + القضبان الطولية العلوية، ناقلاً كل الحمل إلى هيكل ISO - وليس أبدًا إلى صفيحة السقف الرقيقة.

الأكثر أمانًا من الناحية الهيكلية؛ قابل للنقل / قابل للتغيير

يسمح بالوضع المائل أو المسطح؛ ويمكنه دعم من 6 إلى 24 لوحة على حاويات بطول 20 قدمًا/40 قدمًا.

تُستخدم للاتصالات خارج الشبكة، ومواقع التعدين، وحاويات تخزين الطاقة المتنقلة

طرق التثبيت - الاختراق مقابل عدم الاختراق

طريقة وصف الإيجابيات السلبيات

مشبك تمويج (غير نافذ)

يثبت على الأضلاع المرتفعة للسقف المموج بمسامير تثبيت + وسادة EPDM

لا يوجد خطر للتسرب؛ تركيب سريع

يجب عدم تحميل ألواح السقف الرقيقة فوق طاقتها؛ عزم ربط المشبك أمر بالغ الأهمية.

سكة جانبية علوية / دعامة زاوية قابلة للتثبيت بمسامير

يتم تثبيت الأقواس بمسامير في القناة العلوية الهيكلية للحاوية أو في فتحة الصب الزاوية

الأقوى؛ يتم تحميل الإطارات إلى إطار ISO

يتطلب الوصول/المحاذاة؛ يُسمح بحفر بسيط في السكة

براغي ذاتية الحفر في الجانب/السقف

أقدام على شكل حرف L مثبتة بمسامير عبر لوحة السقف باستخدام مادة البوتيل ومادة مانعة للتسرب.

رخيص؛ متين

خطر التسرب في حال عدم إحكام الإغلاق تمامًا؛ قابل للصدأ؛ لا يُنصح به للاستخدام طويل الأمد

مُثقّل (مع توخي الحذر)

أوزان خرسانية/فولاذية على قضبان — نادرة في الحاويات

لا يوجد اختراق

يضيف 500-1000 كجم؛ بينما يبلغ الحمل الحي على سطح الحاوية حوالي 75-150 كجم/م² فقط - وهو أمر غير عملي في العادة. أفضل الممارسات: قم دائمًا بالتثبيت على القضبان الجانبية العلوية / قوالب الزاوية، ولا تعتمد أبدًا على صفيحة السقف المموجة الرقيقة (≈1.6 مم) للدعم الهيكلي.

 السعة والتخطيط النموذجيان

حاوية

عدد اللوحات التقريبي*

السعة التقديرية

20 قدم (6.06 × 2.44 متر)

6-12 قطعة (60/72 خلية)

2.5–5.5 كيلوواط ذروة

40 قدمًا (12.19 × 2.44 مترًا)

12-24 قطعة

5-12 كيلوواط ذروة

يعتمد ذلك على أبعاد الألواح، وميلها، وما إذا كانت الألواح تبرز فوق حواف السقف (يصل البروز إلى حوالي 24" مع امتداد السكة المناسب).

اعتبارات هندسية رئيسية

أحمال الرياح / الرفع: تحتاج المصفوفات المائلة إلى قواعد هندسية - التصميم النموذجي 130-160 كم/ساعة (80-100 ميل/ساعة) أو وفقًا للقانون المحلي؛ تتطلب مناطق الأعاصير تصميمات منخفضة الارتفاع أو قابلة للطي.

حد الحمل الحي للسقف: سقف حاوية ISO القياسي ~75-150 كجم/م² موحد - تحقق قبل إضافة أنظمة التثبيت بالثقل أو مشابك التثبيت.

الفجوة الحرارية: ارفع الألواح من 50 إلى 200 ملم فوق السطح للسماح بتدفق الهواء - مما يقلل درجة حرارة الخلية بمقدار 10-15 درجة مئوية مقارنة بالتلامس مع السطح، مما يحسن الإنتاج ويقلل الحرارة الداخلية.

الحماية من التآكل: استخدم العزل العازل (المطاط/EPDM) بين المعادن المختلفة؛ حدد الأجهزة المصنوعة من الألومنيوم المؤكسد + الفولاذ المقاوم للصدأ؛ المواقع الساحلية → الفولاذ المقاوم للصدأ 316 + طبقة أنودة أكثر سمكًا.

التوصيلات الكهربائية والوصول: اترك ممر الخدمة؛ قم بتوجيه كابلات التيار المستمر لأسفل من خلال قناة في عمود الزاوية أو فتحة السقف المزودة بحلقة (مغلقة)؛ ضع في اعتبارك إمكانية الوصول إلى MC4.

الألواح ثنائية الوجه: يتم استخدامها بشكل متزايد - الضوء المنعكس من السقف / الأرض البيضاء يعزز الإنتاجية بنسبة 5-15٪؛ يتطلب إطارًا مرتفعًا للتعرض من الجانب الخلفي.

دليل الاختيار السريع

أولوية النقل / قابلية النقل / عدم التسرب → نظام سكة مثبت بمشابك مثبت على القضبان العلوية، مسطحة أو ذات ميل منخفض.

كابينة دائمة خارج الشبكة / أقصى إنتاجية ← إطار مائل مثبت بمسامير في زوايا القوالب / القضبان العلوية، مصمم للرياح المحلية.

منطقة الأعاصير / العواصف الاستوائية → تركيب مسطح <10 درجة، أو إمالة مع مفصلات قابلة للطي لأسفل؛ تجنب منطقة الشراع العالي.

التحديث على حاوية مستأجرة (بدون لحام/حفر في الإطار) → مشابك تموج غير نافذة مع مواصفات عزم دوران تم التحقق منها.
