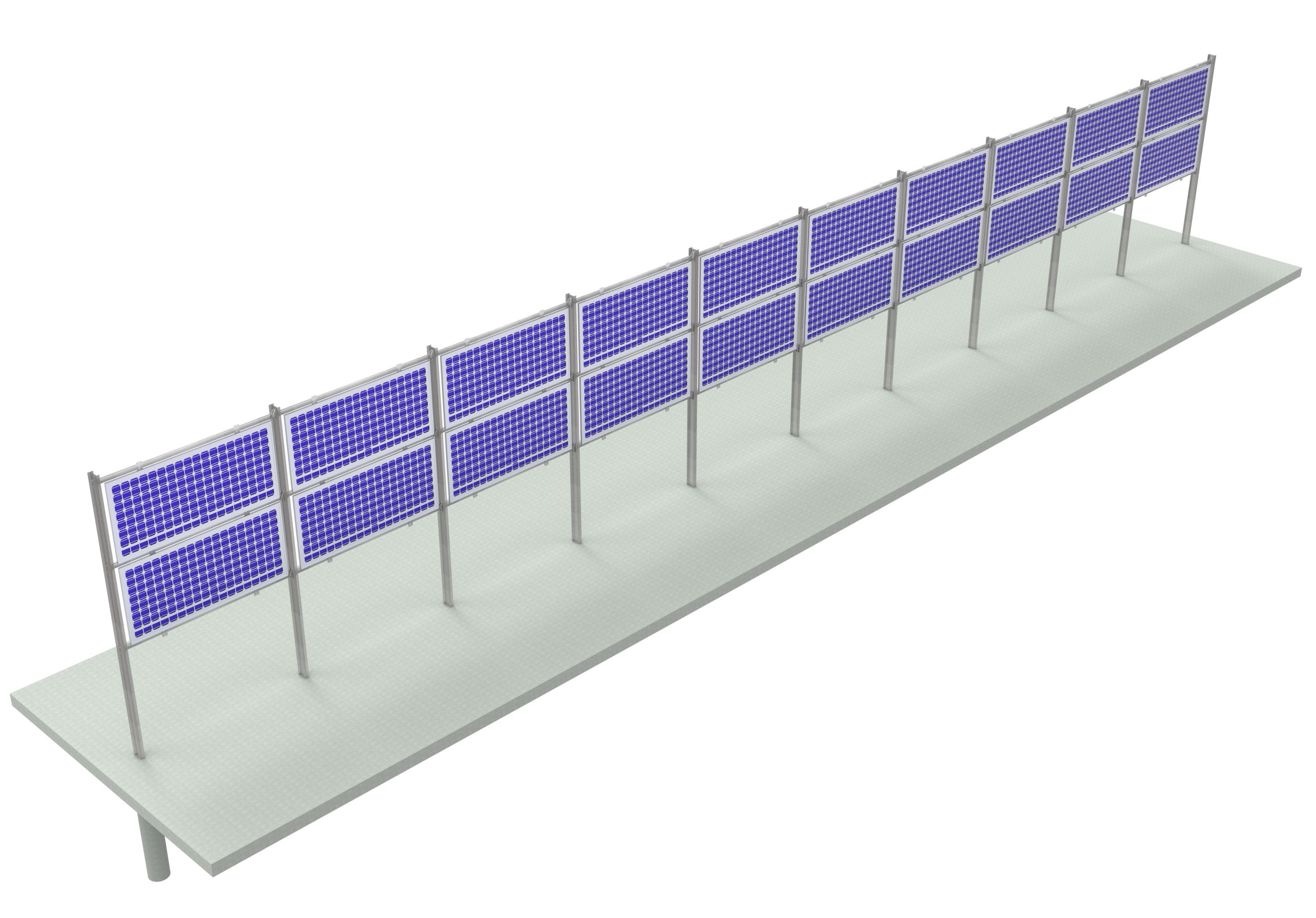

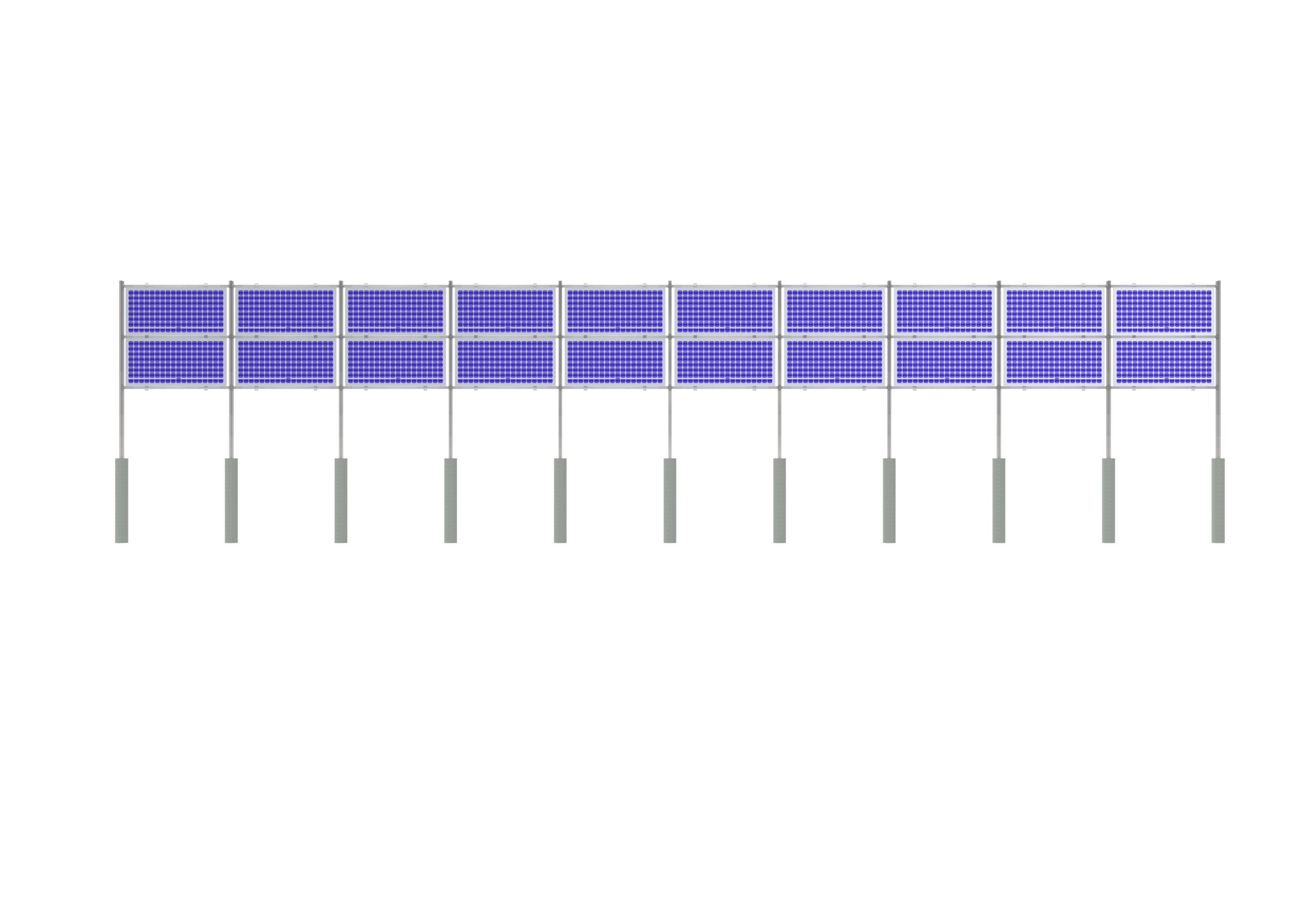

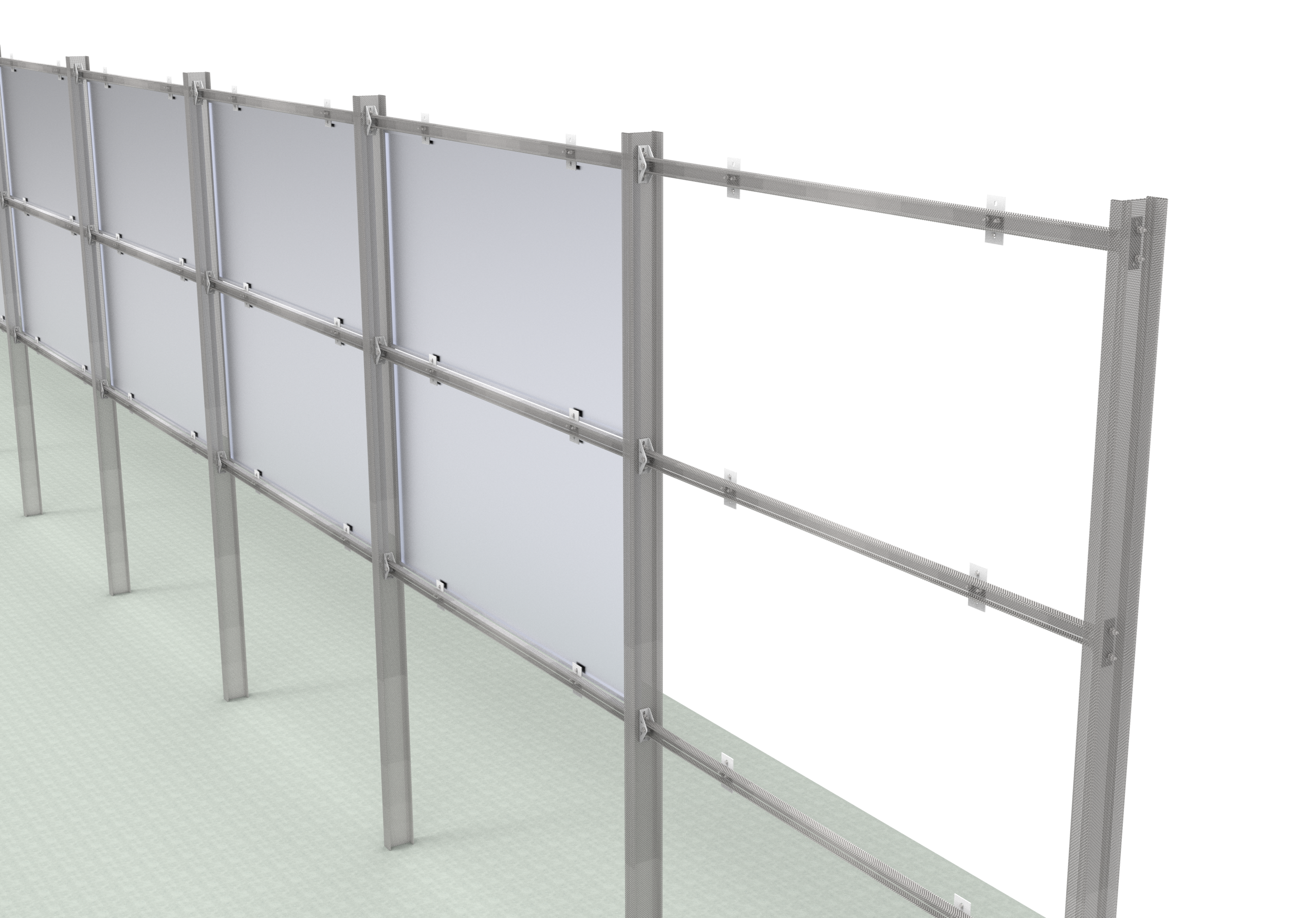

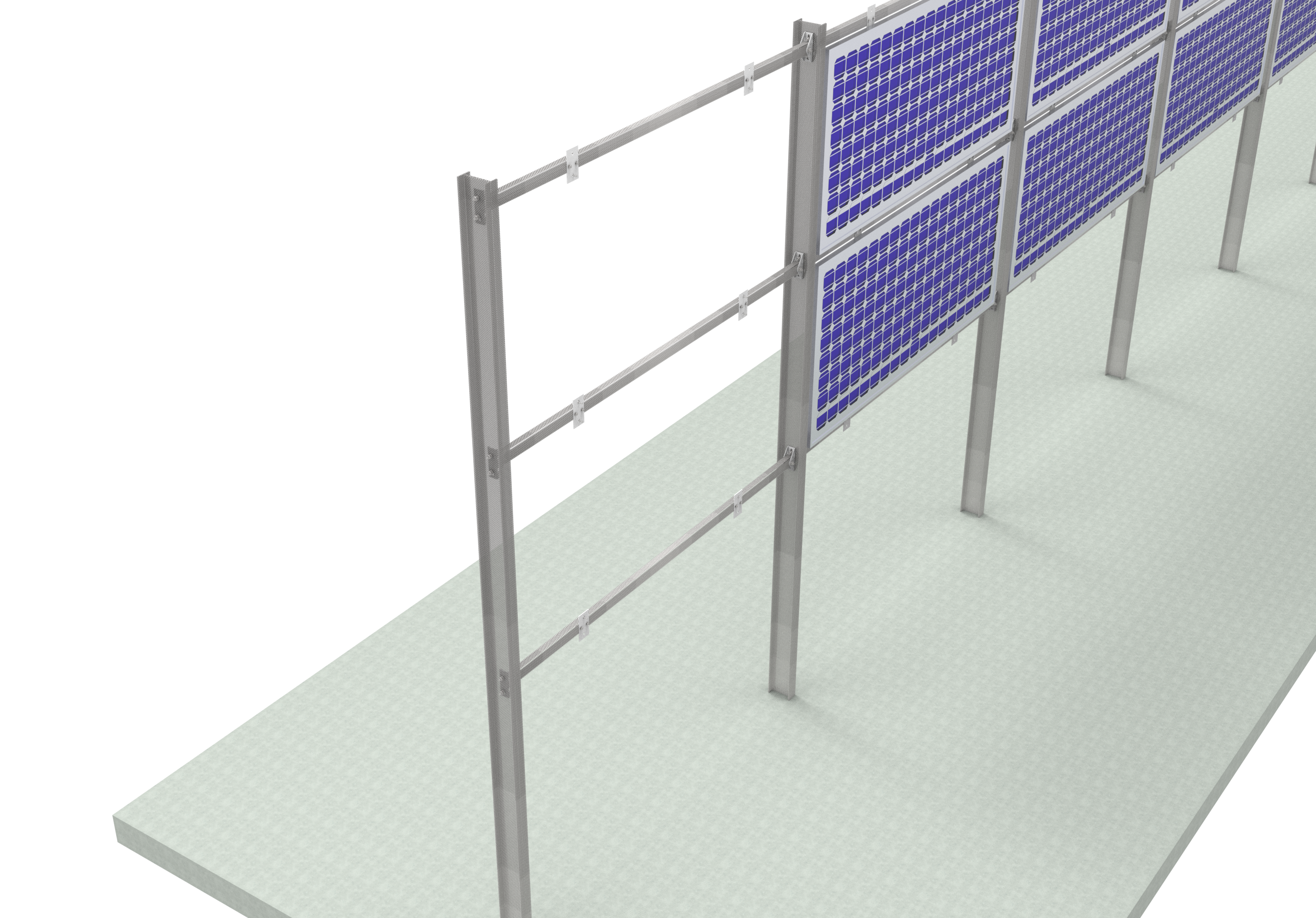

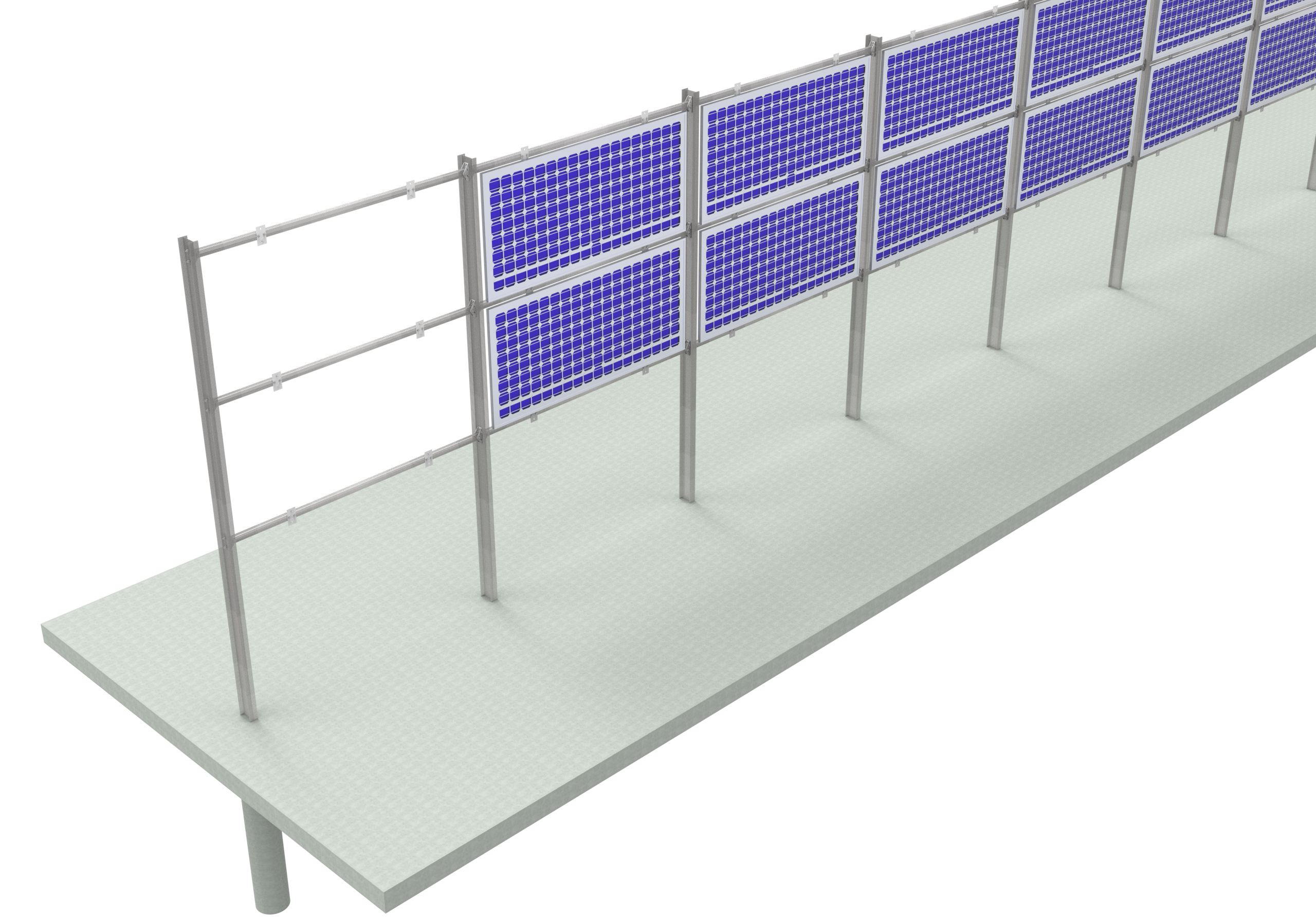

هياكل تركيب الطاقة الشمسية الرأسية

هياكل تركيب الطاقة الشمسية الرأسية

1. التكوينات والتطبيقات الشائعة

• الأسوار الشمسية / الحواجز المحيطية:يتم تركيب الألواح عموديًا على حدود الملكية، لتكون بمثابة سياج أمني ومولدات طاقة في آن واحد.




• الخلايا الكهروضوئية المدمجة في المباني (BIPV):يتم تركيب الألواح على واجهات المباني أو الجدران الستائرية أو ككسوة معمارية، مما يستغل المساحات الرأسية غير المستخدمة في البيئات الحضرية.




• المصفوفات الرأسية المثبتة على الأرض:تُستخدم الهياكل القائمة بذاتها (غالباً ما تكون مواجهة للشرق والغرب) في الحقول المفتوحة أو المطارات أو على طول الطرق السريعة (كحواجز للضوضاء).




• الزراعة الشمسية:تسمح الصفوف العمودية بمرور الآلات ونمو المحاصيل تحتها مع الحد الأدنى من التظليل، مما يزيد من كفاءة استخدام الأراضي.




2. التفاصيل الهيكلية والمادية الرئيسية

• مواد:عادةً ما يتم بناؤها منالفولاذ الكربوني عالي القوة (مثل Q235، Q355، S350GD)أوسبائك الألومنيوم (AL6005-T5)يتم تحقيق الحماية من التآكل عن طريقالجلفنة بالغمس الساخنأوالألومنيوم المجلفن والمغنيسيوم (ZAM)طبقات طلاء لمقاومة فائقة للعوامل الجوية.




• أنواع الأساسات:اعتمادًا على متطلبات التربة والحمل، فإنهم يستخدمون الأساسات الخرسانية، أو الركائز اللولبية (المثبتات الحلزونية)، أو الركائز على شكل حرف H المدفوعة.




• اعتبارات أحمال الرياح:توفر الألواح الرأسية مساحة سطحية كبيرة ومسطحة للرياح. صُممت الهياكل لتحمل سرعات رياح عالية (عادةً ما تُصمم لتحمل سرعات تتراوح بين 45 و60 مترًا في الثانية)، وتتطلب دعامات قوية وأساسات أكثر متانة مقارنةً بالرفوف المائلة منخفضة الارتفاع.




3. خصائص توليد الطاقة

• القمتان المزدوجتان:عند توجيه الألواح الشمسية عمودياً من الشرق إلى الغرب، فإنها تلتقط ضوء الشمس بكفاءة عالية في الصباح والمساء، مما يخلق ذروتين لإنتاج الطاقة يومياً. وهذا يختلف عن ذروة الإنتاج الوحيدة في منتصف النهار للألواح المائلة المواجهة للجنوب (نصف الكرة الشمالي).




• تحسين مظهر الوجهين:يُعد التركيب الرأسي مثاليًا لـوحدات ثنائية الوجه، والتي تلتقط ضوء الشمس المباشر في الأمام والضوء المنعكس / البياض (من الثلج أو الرمال أو الأرض ذات اللون الفاتح) في الخلف، مما يزيد من إجمالي الإنتاج بنسبة 15٪ أو أكثر.




• الأداء في المناطق ذات خطوط العرض العالية وفي فصل الشتاء:في خطوط العرض العليا (مثل شمال أوروبا وكندا)، تجعل زاوية الشمس المنخفضة الألواح الشمسية العمودية فعالة للغاية، خاصة في فصل الشتاء. كما أنها تتخلص من الثلج بشكل طبيعي، مما يجنب فقدان الطاقة الناتج عن تراكم الثلج على الألواح المسطحة أو المائلة.




4. المزايا

• كفاءة استخدام المساحة:يشغل مساحة أرضية ضئيلة (أحياناً أقل من 1٪ من مساحة الأرض)، مما يترك الأرض خالية للزراعة أو الرعي أو النقل.




• التكامل الشبكي:تساعد فترات الذروة الصباحية/المسائية على تسطيح منحنى "duck " وتقليل احتياجات موازنة الشبكة/التخزين مقارنة بمزارع الطاقة الشمسية التقليدية التي تشهد ذروة في منتصف النهار.




• تقليل الاتساخ والصيانة:تتراكم الأتربة والأوساخ على الأسطح العمودية بشكل أقل من الأسطح الأفقية، كما أن المطر والرياح ينظفانها بفعالية أكبر. كذلك، يسهل فحصها من الأرض.




5. العيوب والتحديات

• انخفاض إجمالي العائد السنوي (في بعض المناخات):في المناطق ذات خطوط العرض المنخفضة (الأقرب إلى خط الاستواء)، تتلقى الألواح الرأسية ضوء الشمس المباشر بشكل أقل مقارنة بالألواح المائلة بشكل مثالي، مما قد يؤدي إلى انخفاض إنتاج الطاقة السنوي بنسبة 15-30%.




• ارتفاع التكاليف الهيكلية:إن الحاجة إلى استخدام فولاذ ذي مقياس أثقل، وأساسات أعمق، ودعامات أكثر قوة للتعامل مع أحمال الرياح يمكن أن تزيد من تكلفة توازن الأنظمة (BOS).




• حساسية التظليل:يمكن أن تلقي الصفوف العمودية ظلالاً طويلة من الشرق إلى الغرب في الصباح والمساء؛ لذا يلزم مراعاة التباعد الدقيق بين الصفوف لتجنب التظليل بين الصفوف.
•





6. معلومات عن التركيب

• توجيه:يُعدّ التوجيه من الشرق إلى الغرب هو الأكثر شيوعًا في تركيبات الإضاءة الأرضية لتحقيق توازن الحمل والاستفادة من أشعة الشمس في الصباح وبعد الظهر. أما التوجيه من الشمال إلى الجنوب فهو شائع في واجهات المباني.




• الخلوص الأرضي:عادة ما يتم ترك فجوة تتراوح من 0.3 متر إلى 0.5 متر بين الجزء السفلي من اللوحة والأرض للسماح بالتنظيف وإدارة الغطاء النباتي والتقاط الضوء ثنائي الوجه.




• التجميع المسبق:تم تصميم العديد من أنظمة الرفوف الرأسية الحديثة للتجميع المسبق العالي في المصنع (تركيب "drop-in" أو "window-style") لتقليل وقت العمل في الموقع.

• المعلومات اللازمة لتصميم وتسعير أنظمة تركيب الألواح الشمسية القابلة للتعديل من قبل الشركات المصنعة في الصين:

•
  1. أبعاد اللوحة: الطول والعرض والسمك؟

  2. زاوية الميل؟

  3. تصميم الألواح؟ كم عدد الألواح في العمود، وكم عدد الألواح في الصف؟ كم عدد الألواح الشمسية إجمالاً؟

  4. ما هي أقصى سرعة للرياح في موقع المشروع؟

  5. ما هو أقصى حمل للثلوج في موقع المشروع؟

  6. نوع سطح السقف: سقف معدني أو سقف من القرميد أو سقف خرساني.

  متطلبات تصميم وتسعير نظام تثبيت الألواح الشمسية القابل للتعديل:

  1) ورقة بيانات الألواح الشمسية (الطول × العرض × السماكة)

  2) التخطيط المخطط: ___ صف × ___ وحدة

  3) زاوية البلاط

  4) نوع السقف: معدني أو قرميدي أو خرساني

  5) اتجاه اللوحة الشمسية: عمودي أم أفقي

  6) حمل الرياح وحمل الثلج

•


• أهلاً وسهلاً بكم في خدمة تصميم الرسومات مع عرض الأسعار.

•
